rangkaian Converter 12 volt DC to 24 volt DC

Pada kesempatan kali ini saya akan membagikan kepada Anda sedikit informasi tentang rangkaian converter. Converter berguna untuk menaikkan tegangan DC ke DC. Dengan rangkaian ini Anda bisa menaikkan tegangan dari 12 volt dc ke 24 volt dc. Sebenarnya rangkaian ini bekerja sebagai doubler tegangan, atau bisa juga disebut menaikkan tegangan input menjadi 2 kali lipat pada output. jadi bisa ditarik kesimpulan, misalkan : input tegangan 3 volt maka output 6 volt. jika input 6 maka output 12 volt. dan jika input 12 maka output 24 volt. dan seterusnya. Tapi dalam pemberian tegangan IC NE555 ini Anda harus memperhatikan batas tegangan kerja dari IC NE555 ini. Bagi Anda yang ini mengetahui lebih detail tentang IC NE555 ini silahkan kunjungi posting saya tenhtang fungsi IC NE555.

Rangkaian Converter 12 V to 24 V

Daftar komponen :

IC : NE555

R1 : 15 K

R2 : 27 K

C1 : 1000 uF

C2 : 10 nF

C3 : 10 nF

C4 : 220 uF

C5 : 470 uF

D1 : 1N4001

D2 : 1N4001

Rangkaian Inverter 12V DC to 220V AC 100 Watt

Gambar diatas merupakan gambar rangkaian inverter 12 volt DC yang di ubah ke 220 volt AC menggunakan IC CD4047. Dengan penguat akhir menggunakan Mosfet IRF540 daya output dari rangkaian ini bisa mencapai 100 watt. Dan jika Anda merasa daya output dari rangkaian ini kurang besar, maka Anda bisa memparalel Mosfet dan juga mengubah trafo, misalkan rangkaian ini menggunakan trafo 5 A maka ubahlah trafo Anda menjadi 10 A atau 20 A maka daya output dari rangkaian ini bisa mencapai 1000 watt jika anda menggunakan trafo 20 A.

Batt 6X2 Volt 4 Ah pada rangkaian tersebut bisa Anda ganti dengan aki 12 volt 5 Ah ( aki sepeda motor ). Dan input 12 volt diatas maksudnya adalah untuk meng-charger baterai atau aki, jadi baterai atau aki tersebut tidak perlu dilepas dari rangkaian.

Disini saya juga memberikan gambar layout dari rangkaian inverter 100 watt ini:

gambar 1.2 Tata letak komponen

gambar 1.3 Jalur ( layout )

Pada gambar layout diatas Mosfet IRF540-nya saya paralel 4. sehingga daya output-nya sampai 400 watt.

NB: Klik gambar jika kurang jelas.

Jika posting saya ini kurang jelas, silahkan berikan komentar Anda di bawah.

Cara Membuat Tema HP Sendiri ( Khusus HP Nokia dan Sony Ericsson )

Sebagian dari Anda mungkin pernah berfikir tentang membuat tema HP sendiri. dan kini telah ada sebuah software untuk membuat tema sendiri. Perkenalkan, "mTC (my Theme Creator)", ini dia software yang bisa kamu gunakan untuk membuat tema kreasi sendiri. Tetapi software ini hanya untuk hp Nokia dan Sony Ericsson saja. dan kamu juga harus punya yang satu ini “Java for Windows”.

Download :

• mTC (my Theme Creator)
• Java for Windows

Berikut cara menggunakannya :

1. Install “Java for Windows” dan kemudian “mTC”. Tapi pada saat menginstall "mTC" kita harus dalam keadaan terhubung atau online.

2. Setelah proses install selesai mulailah buat tema Anda.

3. Buka software mTC-nya.

4. (misalkan kita menggunakan sony ericsson C702). Klik menu “device selection” untuk memilih tipe hp yang kamu mau. Klik dua kali pada tipe hp mana yang kamu inginkan.

5. setelah itu. Kamu bisa klik menu ”Theme Settings” untuk mengatur background, warna font, garis dll.

6. Nah, ini nih bagian sulitnya. kalau ukuran gambar background yang kita gunakan belum disesuaikan dengan ketentuan background pada tema, tema bisa saja menjadi rusak dan tidak bisa digunakan. Tapi tenang aja, karena pada software mTC ini, sudah disediakan menu untuk mempermudah kita mengatur ukuran gambar.

Dari "Theme Settings" pindah ke menu "Graphics Editor" untuk mengatur ukuran gambar agar sesuai.

Caranya:

Tema hp ‘kan memiliki beberapa tampilan seperti tampilan depan. Tampilan menu. Tampilan sms, pemutar music, radio dll,

Tinggal pilih "image layout" untuk menentukan bagian mana yang backgroundnya mau kita ubah. Contohnya pilih ”(radio_audio_bg)_audio_bg”, untuk mengubah background pada tampilan pemutar musik dengan gambar yang kita mau. Caranya klik “open” untuk mencari gambar lalu klik “open” lagi untuk membuka gambar. Kemudian, Pada menu "adjustments", pilih "Resize (Scale to Fit)" untuk menyesuaikan ukuran gambar. Setelah itu pilih "Save Image & Apply" untuk menyimpan gambar dan kemudian menggunakannya sebagai background pada tampilan pemutar musik tadi.

7. Setelah semua sudah diatur untuk finishingnya tinggal simpan saja tema yang telah kamu setting. Klik File kemudian klik save as lalu klik save untuk menyimpan tema ditempat yang kamu inginkan. Lalu coba masukkan ke hp kamu dan kemudian terapkan tema-nya.

Semoga Bermanfaat.

Cara Menyimpan File di Akun Google

Sebagian dari kita pasti bingung dan bertanya-tanya, bagaimana cara menyimpan file atau meng-upload file di akun google. Tapi tenang saja, sekarang Anda tidak perlu  bingung lagi dengan hal itu, karena disini saya akan memberikan sedikit tutorial cara mengupload file di akun google.

1. Kunjungi code.google.com, trus Login/Masuk dengan akun Google anda.

2. Cari dan klik  Project Hosting section di Google Code itu lalu cari dan klik Create a new project  kemudian akan mucul pop-up seperti ini:

3. Tuliskan nama project tanpa spasi dengan huruf kecil. Lalu tulis juga deskripsi project itu di kolom bawahnya.. Selesai, lalu klik tombol Create Project.

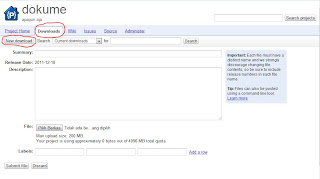

4. Jika berhasil nanti akan muncul halaman pop-up. Lalu klik tab Downloads lalu New Download.

5. Lalu akan muncul halaman upload seperti ini.

Setelah berhasil meng-upload, copy link file yang tadi di upload dan anda sekarang sudah bisa membagikannya kepada siapa saja.

Rangkaian Volt Indikator

Rangkaian ini sangat sederhana tapi sangat berguna bagi kita. Bagi anda yang ingin mengetahui tegangan dari suatu baterai dengan cara yang cepat, mungkin rangkaian ini bisa menjadi solusi yang tepat. rangkaian diatas bisa Anda gunakan untuk tegangan baterai 0-16 volt, dan jika Anda menginginkan tegangan yang bisa di ukur lebih besar, maka anda harus menambahkan lagi resistor, dioda zener, dan led. misal anda ingin mengukur tegangan 22 volt maka anda harus menambah resistor Kohm, dioda zener 20V, dan led. Yang perlu diperhatikan dalam menambahkan satu rangkaian lagi adalah nilai resistor-nya.
Sekian posting saya kali ini. selamat bereksperimen.

Semoga bermanfaat.

Rangkaian Timer Switch ON-OFF with NAND Gate

Sesuai namanya, rangkaian ini berfungsi sebagai switch on off waktu/timer. Cara kerja dari rangkaian ini adalah dengan menekan tombol P2 yang berfungsi sebagai switch on. Dengan ditekannya tombol P2 itu berarti C1 charge, dan karena C1 charge itu artinya input IC1c dan IC1d mendapatkan logika 0 (nol). Dan ketika tombol P1 ditekan ( di off kan ), input IC1a dan IC1b mendapatkan logika 1 (satu / mendekati Vcc) melalui R1 dan R2. rangkaian ini on tidak selamanya, karena rangkaian ini memanfaatkan charge dan discharge maka ketika elektron listrik yang ada pada C1 habis maka rangkaian ini akan off.

Catatan : untuk mengubah timer dari rangkaian ini dapat dilakukan dengan mengganti C1. Semakin besar nilai kapasitansi-nya (farad-nya) maka akan semakin lama pula rangkaian ini on. dan begitu pula sebaliknya.

Daftar komponen :

R1: 10M
R2: 4K7
R3: 1K
C1: 220µF/ 25V
D1: LED
D2: 1N4148
IC1: 4011 Quad 2 Input NAND Gate CMos IC
Q1: BC337

Rangkaian Penurun Tegangan DC 12V menjadi 3V

Dalam kesempatan kali ini saya akan memberikan sebuah rangkaian penurun tegangan DC. Sebenarnya banyak sekali model rangkaian penurun tegangan, mulai dari yang menggunakan transistor, dioda zener, IC, Dan lain-lain. Tapi pada kesempatan kali ini saya akan memberikan skema rangkaian penurun tegangan menggunakan dioda zener.

Rangkaian Penurun Tegangan DC

Daftar Komponen :

C1   : 470 nF

C2   : 220 uF/16V

R1   : 470 ohm

D1   : Dioda 1N4148

DZ1 : Dioda Zener 3.3 volt

Sebenarnya rangkaian ini tidak hanya bisa menurunkan tegangan DC 12 volt menjadi DC 3 volt, tapi juga bisa mengubah DC 12 menjadi 6, 9 Volt. Anda hanya harus mengubah DZ1 ( dioda zener ) sesuai dengan seberapa besar tengangan yang Anda inginkan, misalnya: Anda ingin mengubah tegangan 12 volt DC menjadi 6 volt DC, maka Anda harus mengganti dioda zener tersebut dengan dioda zener 6.2 volt. Jika dioda zener yang anda inginkan tidak ada dipasaran, carilah dioda zener yang nilai volt-nya mendekati nilai volt tegangan yang Anda inginkan. Dan rangkaian ini tidak hanya bisa mengubah tegangan 12 volt tetapi bisa juga 18, 24 , bahkan 32 volt pun bisa.

Update : selain penurun tegangan tetap seperti pada posting saya ini, ada juga penurun tegangan variable yang bisa Anda lihat disini.

Rangkaian Regulator 12 Volt Menggunakan IC

Sebenarnya banyak sekali rangkaian regulator yang ada. Dan kali ini saya akan membagikan sedikit gambaran rangkaian regulator menggunakan 2 IC regulator. Berikut gambar rangkaian regulator menggunakan 2 IC tersebut :

Rangkaian Regulator 2 IC

Daftar komponen :

T1         : Trafo 5A

D1-D4  : Dioda 1N4001

C1-C2  : 100uF/25V

C3-C4  : 220uF/16V

R1        : 330 ohm

LED1   : Led 3mm warna merah

IC1      : 7812

IC2      : 7912

Rangkaian Touch Switch NE555

Rangkaian touch switch. apa rangkaian touch switch itu ?. Bagi sebagian orang pasti kurang mengetahui tentang rangkaian yang satu ini. Rangkaian touch switch merupakan sebuah rangkaian ON-OFF yang beroperasi apabila disentuh oleh tangan. Rangkaian touch switch bisa disebut juga rangkaian sentuh, karena sistem kerja dari rangkaian ini adalah disentuh. bagi Anda yang ingin mengetahui bagaimana gambar rangkaian touch switch ini, berikut detail-nya.

gambar 1.1 rangkaian touch switch

Rangkaian ini menggunakan IC NE555 yang merupakan IC pembangkit pulsa.Bagi Anda yang ingin mempelajari lebih detail tentang IC NE555 ini, mungkin bisa melihat posting saya yang dahulu tentang Fungsi IC NE555. Dalam rangkaian touch switch ini memanfaatkan kaki Trigger (kaki no.2) dan kaki Threshold (kaki no.6), yang mana kaki Trigger berfungsi sebagai touch ON dan kaki Threshold berfungsi sebagai touch OFF. Sebenarnya banyak sekali rangkaian touch switch di web-web. Tapi, Menurut pengalaman saya, rangkaian seperti ini lah yang paling efisien.

Komponen Rangkaian touch switch :

IC1    : NE555

VR1  : 1 M ohm

R1     : 560 K ohm

R2     : 1 M ohm

C1     : 100 Nf

B1     : 5 - 12 Volt

Download Unlimited Rapidshare dengan CryptLoad

Biasanya, account Rapidshare gratisan, kita akan download di Rapidshare sebagai berikut :

1. Kunjungi link Rapidshare

2. Klik tombol Free User

3. tunggu sekian detik untuk mendownload

4. Masukkan kode CAPTCHA yang tersedia

5. Mulai download file yang diinginkan.

Untuk mendownload file berikutnya :

1. Kunjungi link rapidshare berikutnya yang akan didownload

2. Klik tombol Free User

3. Muncul pesan “You have reached the download-limit for free-users. Want to download more? Get your own Premium-account now! Instant download-access! (Or wait XX minute)”. Tunggu sekian menit dan kembali ke langkah pertama. Jika sebelumnya kita mendownload file berukuran 100MB, perlu waktu sekitar 3 jam sebelum kita dapat mendownload lagi!

Kita semua tentu paham jika memperoleh IP addres baru dari ISP akan memungkinkan kita untuk mendownload file berikutnya di Rapidshare (dengan renew IP). Aku yakin banyak diantara pembaca yang telah tahu teknik ini. Jika terpaksa, kita dapat memperbarui IP kita setiap kali akan mendownload file dari Rapidshare, sayangnya hal tersebut harus kita lakukan secara manual karena tidak ada software yang melakukannya. Benarkah ?

Tunggu dulu. Perkenalkan, inilah Cryptload, software yang dapat mendownload file pertama secara otomatis tanpa harus memasukkan kode CAPTCHA, dan ketika ia selesai download, ia akan mencoba mendownload file kedua. Ketika terdeteksi pesan “You have reached the download-limit for free-users” dari RapidShare, ia akan diskonek dan konek ke internet kembali untuk memperoleh IP address baru. Kemudian ia akan melanjutkan download file kedua. Demikian seterusnya sampai “daftar tunggu” file yang didownload habis. Semuanya berjalan otomatis dan anda hanya perlu menambah link download dari Rapidshare ke Cryptload. Sangat mudah bukan ?

Namun, sebelum anda bisa secara otomatis download dari Rapidshare, ada sedikit pengaturan yang harus dilakukan agar pekerjaan kita berhasil dengan baik sesuai harapan.

Setting paling penting untuk otomasi download Rapidshare lewat Cryptload ini adalah pengaturan Router dengan benar. Selain itu, tak ada konfigurasi khusus yang anda perlukan. Klik tombol Option pada pojok kanan atas menu tampilan Cryptload. Jika anda menggunakan modem untuk koneksi internet, pilih tombol Modem. untuk mengetahui apakah anda menggunakan modem atau router untuk terhubung ke internet, lihat bagaimana proses koneksi internet dari komputer anda. Jika anda perlu dial up untuk terkoneksi (misalnya telkomnet instan), itu artinya anda menggunakan modem. Namun jika anda terkoneksi secara langsung ke internet, artinya anda menggunakan router. (jika memakai telkomnet instan tidak dianjurkan mengikuti trik ini karena dapat menjebol tagihan telepon anda).

Berikut adalah setting yang harus anda atur dengan benar:

IP Address: merupakan IP Address router anda. Untuk mengetahuinya, jalankan command prompt (Start > Run.. ketik cmd .. enter), ketik ipconfig dan lihat pada Default Gateway, itulah alamat IP router anda.

Username and Password: User dan password yang digunakan untuk login ke router. Kebetulan router yang aku gunakan (milik kantor) bisa dikosongkan, jadi tidak perlu diisi.

Waittime after reconnect in sec: ini meruakan waktu yang digunakannya untuk menunggu download file rapidshare berikutnya setelah Cryptload mencoba rekonek ke internet. Ini tergantung dari ISP anda. Coba saja 15 detik, jika tidak berhasil ganti 30 detik, dan seterusnya…

Saatnya menggunakan Crypload untuk panen file dari Rapidshare. Caranya :

1. Kumpulkan link-link download dari Rapidshare dan kopi paste ke file teks (gunakan notepad)

2. Jalankan Cryptload

3. Pada file teks tersebut, pilih semua ( CTRL+A ), dan tekan CTRL+C untuk mengkopi. Klik kotak bertanda + pada menu Cryptload dan pilih clipboard. otomatis link-link yang masih terkopi di klipboard akan ditambahkan ke Cryptload

4. Tekan tombol Add dan OK .

Ini adalah proses download yang aku lakukan dengan sekaligus memasukkan 8 link download rapidshare. Saat gambar ini diambil, proses sedang berjalan untuk download file keempat tanpa campur tangan saya sedikitpun.

program Cryptload ini membutuhkan minimal Microsoft .NET Framework v2.0 atau yang lebih tinggi. Jika anda tertarik, silakan download CryptLoad disini. Ekstrak, dan langsung dijalankan (tanpa instal) file exe-nya.
